1.7 BİLGİSAYARIN İÇ DONANIMI
Bilgisayarın kasası içinde bulunan elektronik aksanına iç donanım denir. İç donanımda bulunan elektronik cihazlara bir göz atalım.
Güç kaynağı: Bilgisayarın ana kartının, sürücülerin ve diğer çevre ünitelerine enerji sağlayan cihaza güç kaynağı denir. Bu araç bilgisayara gelen 220 voltluk AC gerilimini 1,5–12 volt arası DC gerilimine çevirir
Portlar (seri, paralel e USB portlar): Bilgisayarın diğer birimler arasındaki bağlantı sağlayan noktalara port denir.

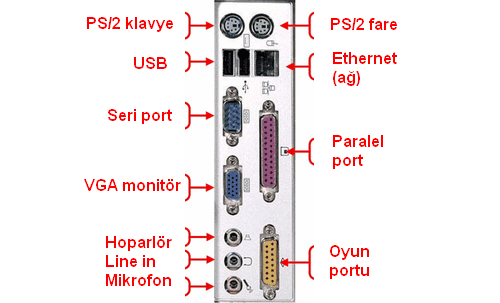

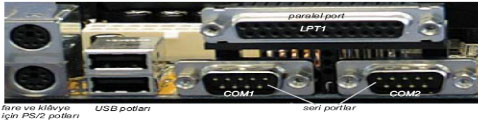

ATX özelikli kasalara göre üretilmiş ana kart üzerinde bulunan portlar
Portlar, paralel, seri ya da USB iletişim yöntemini kullanılır. Paralel ve seri portlar arasındaki temel fark, paralel bağlantıda bilgi bitlerinin aynı anda gönderilmesi, seri bağlantıda ise bilgi bitlerinin sırasıyla göndermesidir. Seri portlar COM1,COM2,COM3 diye adlandırılır. Seri portlara fare, modem ve klâvye gibi araçlarda bağlanır. Paralel portlara ise LPT1, LPT2, LPT3 diye adlandırılır. Bu portlarada yazıcılar bağlanır. USB portlar yeni bir teknolojidir. Bunlarda veri gönderip alma hız çok yüksektir. USB ile Tarayıcı, kamera klavye ve yazıcı gibi araçlarda bağlanır.
1.7.1 MERKEZÎ İŞLEM BİRİMİ (MİB,CPU,Central Processing Unit, Mikro işlemci)

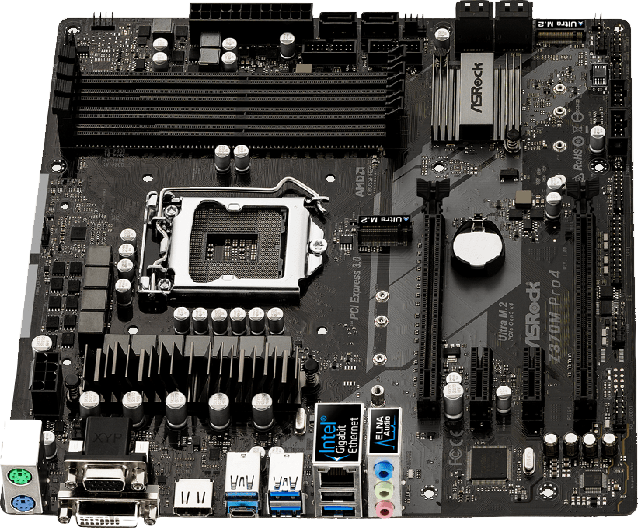

CPU (Central Processing Unit),MİB(Mikro işlemci Birimi) örnekleri ve cpu anakart monte edileceği yeri görmektesiniz
İlk önce işlemci nedir? Sorusunu cevaplayalım. İşlemci girişleri kabul eden ve bunların üzerinde yüzlerce farklı tipte fonksiyon uygulayan elektronik bir aygıttır. Merkezi işlemci birimini denmesinin nedeni ise sitemin tümünü yönettiği için verilmiştir. Çalışması ise CPU verinin işlenmesinin her aşamasını yönetir. Sistem donanımının bileşenlerini idarecisi ve gözetleyicisi olarak çalışır. Ayrıca doğrudan veya dolaylı olarak ana kart üzerindeki tüm bileşenlerle bağlantısı vardır. Bu nedenle çoğu bileşen grubu doğrudan CPU tarafından adreslenir ve aktifleştirilir. Merkezi işlemci biriminin görevlerini şöyle sıralıya biliriz.
- Program komutlarını yorumlar ve işlem e koyar.
- Tüm matematiksel ve lojik işlemleri yapar
- Bütün devreleri kontrol eder.

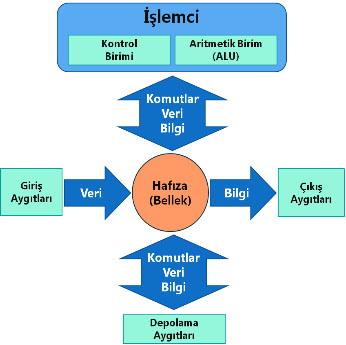

Merkezi işlemciyi iki bölüme ayırırız
- Kontrol birimi
- Aritmetik-
lojik işlem birimi (ALU)
Aritmetik ve mantık işlem birimleri: Bütün hesaplamaların ve kıyaslamaların yapıldığı bölümdür.
Kontrol (denetim) birimi: Bilgisayarda trafik yöneticide denebilir. Bu görevi şöyle gerçekleştire bilir.
- CPU ile belek ve diğer birimler arasındaki veri transferinin düzenlenmesi
- Program komutlarını çözülmem.
- İşlenecek bilginin takip edeceği yolu belirleme
Tüm bu işlemleri gerçekleştirdiği sırada bellekleri kullanım işlemlerinde yürütmektedir.
1.7.2 Ana bellek (hafıza,memory, RAM) : İlk önce RAM in tanımını yaparak konuyu ele alalım. Bilgisayar da bulunan programları ve verileri geçici olarak saklandığı bölümdür. RAM, kilobytelarla ve megabytelarla ölçülür. Genelde, bir bilgisayardaki RAM miktarı arttıkça programlar daha güçlü bir şekilde çalışır. Ana bellek CPU gibi bir PC sisteminin çalışması için gereklidir. Bir programın işletilmesi için gereken işletim sistemi de bu belleğe yüklenir. Ana bellek “kısa süreli bellek” şeklinde çalışır ve genellikle RAM (Read Access Memory) olarak anılır. Çalışması sırasında sakladığı programları korur. Fakat bilgisayarımızı kapadığımız zaman tüm programla RAM den silinir.

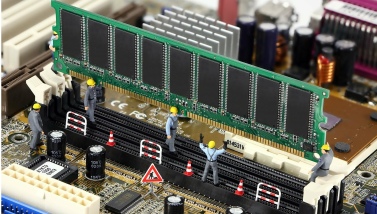

RAM bellek örneği
Bellek çeşitleri: bilgisayarda RAM ve ROM olmak üzere iki çeşit bellek vardır. Şimdi bunları inceleyelim.
RAM bellek( rast gele erişimli bellek): Bilgisayardaki tüm verilerin, işletim sisteminin ve yazılımların çalıştığı yerdir. Bilgisayar tüm işlemlerini bu bellek üzerinden gerçekleştirir. Elektrik ve güç kaynağı kesildiğinde tüm bilgiler kayıp olur. RAM belleklerin sınıflandırması boyutlarına, yongalara, özeliklerin, çalışma ilkelerine göre dörde ayırırız.

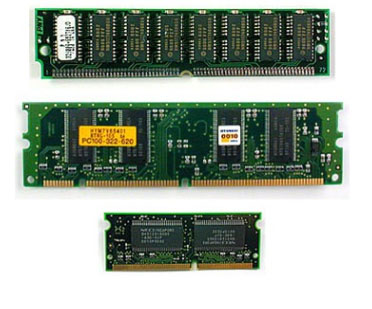

Boyutlarına göre: 30 pinli(iğneli) SIMM bellek, 72 pinli(iğneli) SIMM bellek, 168 pinli(iğneli) DIMM bellek, 184 pinli(iğneli) R-
Yongalar göre: Standart RAM bellek, EDO RAM bellek, SDRAM bellek, RAMBUS DRAM (RDRAM) bellek
Özelliklerin göre: pariteli ram bellek, hata düzeltmeli RAM, SPD’li RAM bellek
Çalışma ilkesine göre: Dinamik RAM bellek(DRAM, dynamic randomAccess memory), DDRAM(double data rate RAM), statik RAM(SRAM)bellek
ROM bellek (Read only memory, yalnızca okunabilen bellek): sadece okunabilen, silinmeyen ve değiştirilmeyen bellek çeşididir. Bilgisayarın her zaman kullanmak zorunda olduğu, bilgisayar nasıl çalışacağını ve ne yapacağını bildire komutların saklandığı yerdir. Rom bellek bilgisayarın üretimi sırasında oluşturulur. Bilgisayarın kapatılması, ROM bellekteki bilgilere zara vermez. Çünkü bilgisayar kapatıldıktan sonra ana kart üzerinde bulunan pil devreye girer böylelikle yine bilgisayarımızda enerji olduğunda ROM da saklı buluna bilgiler kullanılmaktadır. Günümüzde farklı özelikler sahip Rom bellekler kullanılmaktadır.

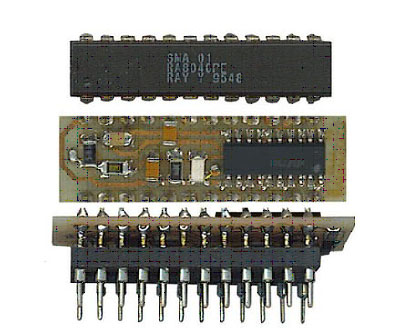

EPROM örneklerinin gösterimi
Bu bellek çeşitleri şunlardır. PROM (programmable read only memory, Programlanabilir yalnızca okuna bilir bellek), EPROM (erasable programnable read only memory, silinebilen programlanabilen yalnızca okuna bilir bellek), EEPROM(elektriksel olarak silinebilen programlanabilen yalnızca okunabilir bellek)
